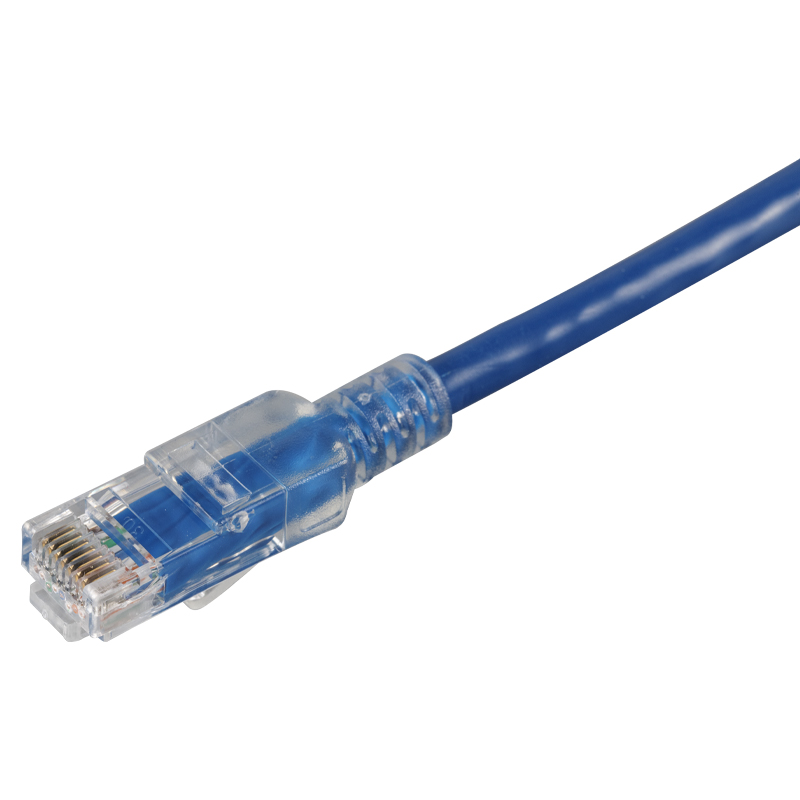

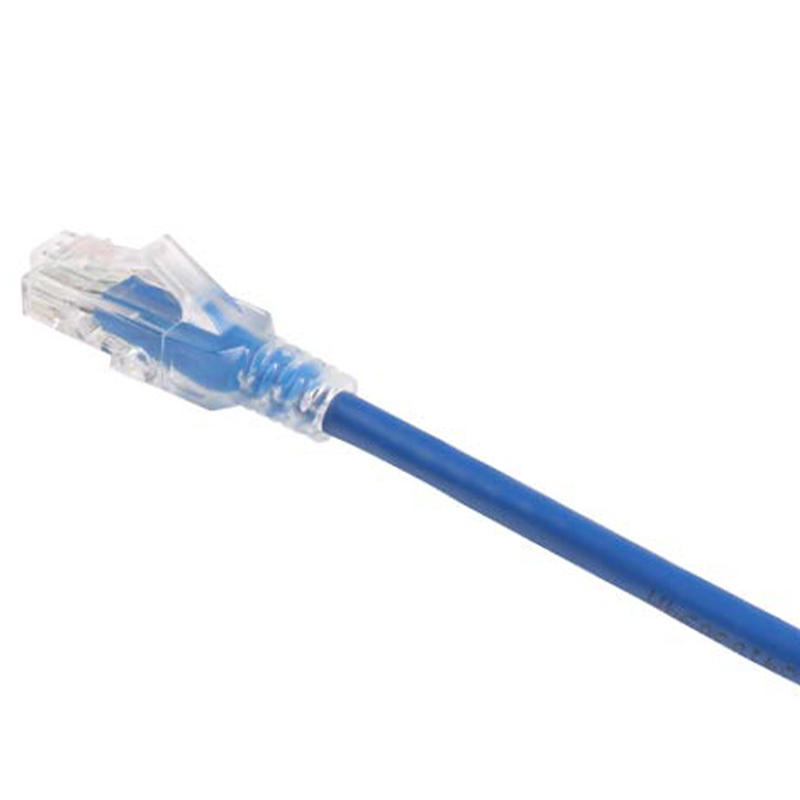

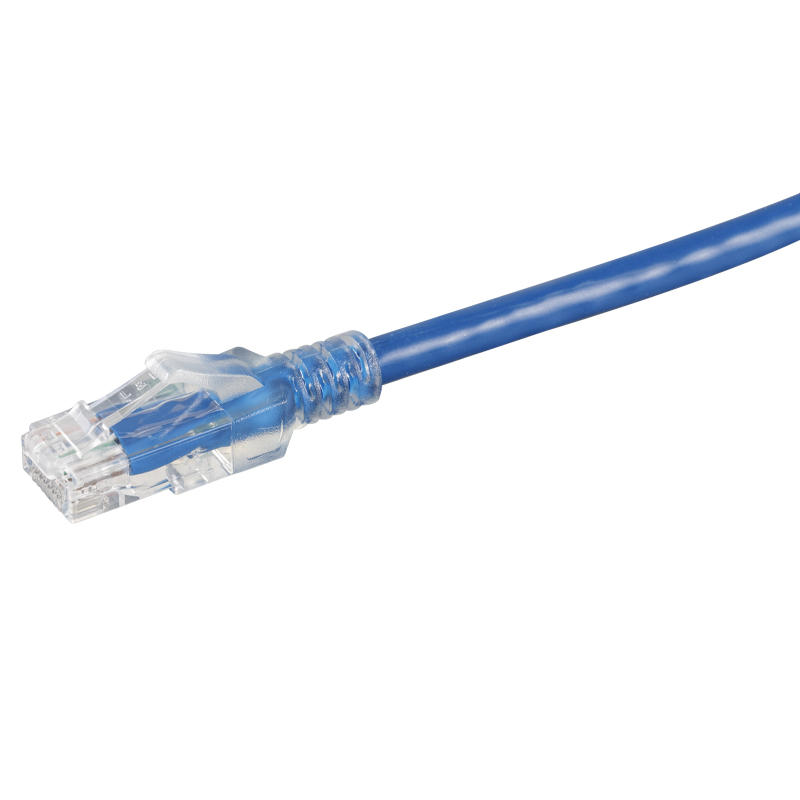

六类非屏蔽数据跳线(CAA01-UC6)

六类非屏蔽数据跳线(CAA01-UC6)

六类非屏蔽数据跳线(CAA01-UC6)

六类非屏蔽数据跳线(CAA01-UC6)

  • 产品特点

采用多股导体结构,跳线柔软,易弯曲不易折断
跳接头采用物理线缆隔离技术,实现最大限度的线对平衡
工厂化端接压制工艺采用自动剥线设备和专用气动端接设备,与现场制作相比具有更高可靠性和一致性
良好的电气性能和连接稳定性,保证稳定性传输性能
传输指标超越了TIA 568-C.2 Cat6 和 ISO/IEC 11801-2002 Class E 的等级要求
有多种长度、多种颜色可供选择
独特外护套设计,保护水晶头搭扣锁,确保插拔使用寿命和可靠性
100%通过出厂检验

  • 标准及规范

ISO/IEC 11801
ANSI/TIA 568-C.2
YD/T 926.3

  • 电气特性

PVC工作温度

-20℃~75℃

PVC老化前抗张强度

≥13.5Mpa

PVC老化前断裂伸长率

≥150%

PVC老化后抗张强度

未老化前≥85%Mpa

PVC老化后断裂伸长率

未老化前≥50%

PVC老化条件

100 X 168 ℃xhrs

LSZH工作温度

-30℃~90℃

LSZH老化前抗张强度

≥10Mpa

LSZH老化前断裂伸长率

≥125%

LSZH老化后抗张强度

未老化前≥85%Mpa

LSZH老化后断裂伸长率

未老化前≥50%

LSZH老化条件

100 X 168 ℃xhrs

插拔次数

≥1000

  • 机械特性

耐压强度

1000V/min

额定电压(最大)

150V

额定电流(最大)

1.5A

绝缘电阻(最小)

500 MΩ

20℃导体直流电阻(最大)

≤9.8Ω/100M

  • 物理特性

导体

24AWG

导体材料

无氧圆铜,多股绞合线

导体直径

7/0.18mm

外护套材料

聚氯乙烯(PVC) /低烟无卤(LSZH)

外径

5.6±0.2mm

绝缘材料

高密度聚乙烯(HDPE)

绝缘外径

0.85±0.02mm

簧片材料

铜表面镀金

  • 订购信息

型号

名称

小包装

大包装

外箱尺寸(L×W×H)

CAA01-UC6-*-#

六类非屏蔽数据跳线

1PCS

53cm× 31cm × 23cm



*:跳线长度,\”1\”=1米\”2\”=2米\”3\”=3米依此类推

#:颜色,A=黑B=蓝C=红D=橙E=黄F=灰G=绿
