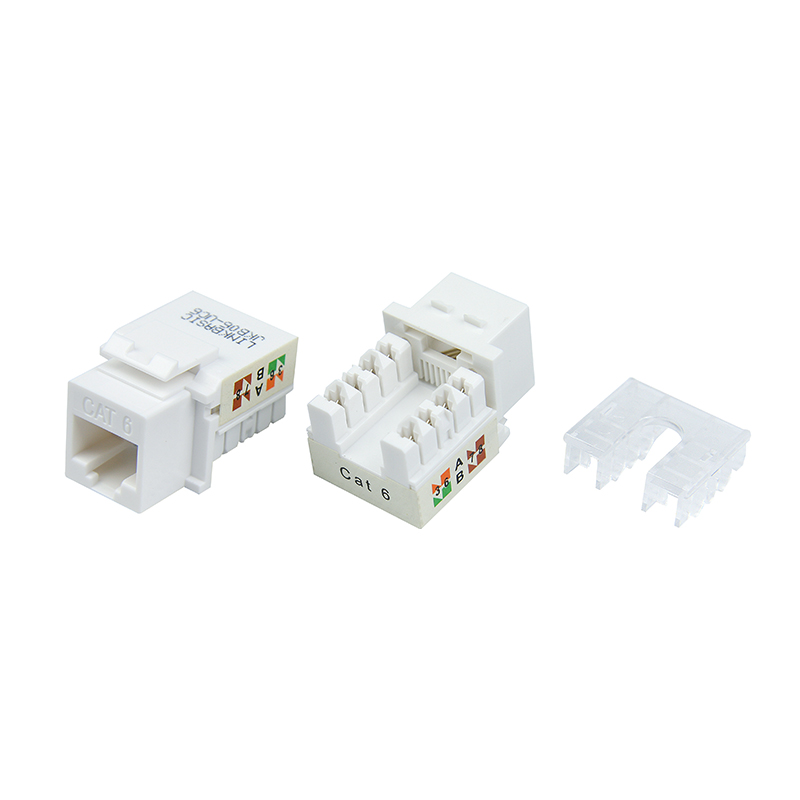

六类非屏蔽模块(JKB06-UC6)

  • 产品特点

自主的外观设计,简洁美观紧凑
符合人体工程学原理
非屏蔽模块采用单对110型打线工具
独特的PCB线路板线对平衡设计,减少干扰,通过余量高
具备T568A和T568B两种通用线序,通用线序标签清晰标注于模块上
端接保护帽具有扣锁式设计,可以保证线缆避免端接后的过度曲、脱落和对接触点的保护
具有向后兼容性可向下兼容CAT5E及,更低类别的系统

  • 标准及规范

ISO/IEC 11801
ANSI/TIA 568-C.2
YD/T 926.3

  • 电气特性

最小绝缘阻抗

500MΩ

最大接触电阻

100mΩ

耐压强度

1000VAC

额定电流

1.5Amps

  • 传输性能

频率(MHz)

衰减(dB)

近端串音(dB)

远端串音(dB)

回波损耗(dB)

1

0.1

75.0

75.0

30.0

4

0.1

75.0

71.1

30.0

8

0.1

75.0

65.0

30.0

10

0.1

74.0

63.1

30.0

16

0.1

69.9

59.0

30.0

20

0.1

68.0

57.1

30.0

25

0.1

66.0

55.1

30.0

31.25

0.11

64.1

53.2

30.0

62.5

0.16

58.1

47.2

28.1

100

0.2

54.0

43.1

24.0

200

0.28

48.0

37.1

18.0

250

0.32

46.0

35.1

16.0

  • 物理特性

IDC

磷青铜

金针

磷青铜表面镀金

端接口外壳材质

高强度PC

插拔次数

≥1000

导线端接次数

250

卡接导体线规

22~ 26AWG

端接线序

T568A/T568B

使用温度

-25°C ~+60°C

  • 订购信息

型号

名称

标准颜色

小包装

大包装

外箱尺寸(L×W×H)

重量

JKB06-UC6

六类非屏蔽信息模块(90度打线)

白色

25PCS

250PCS

53cm× 31cm × 23cm

4.20KG
