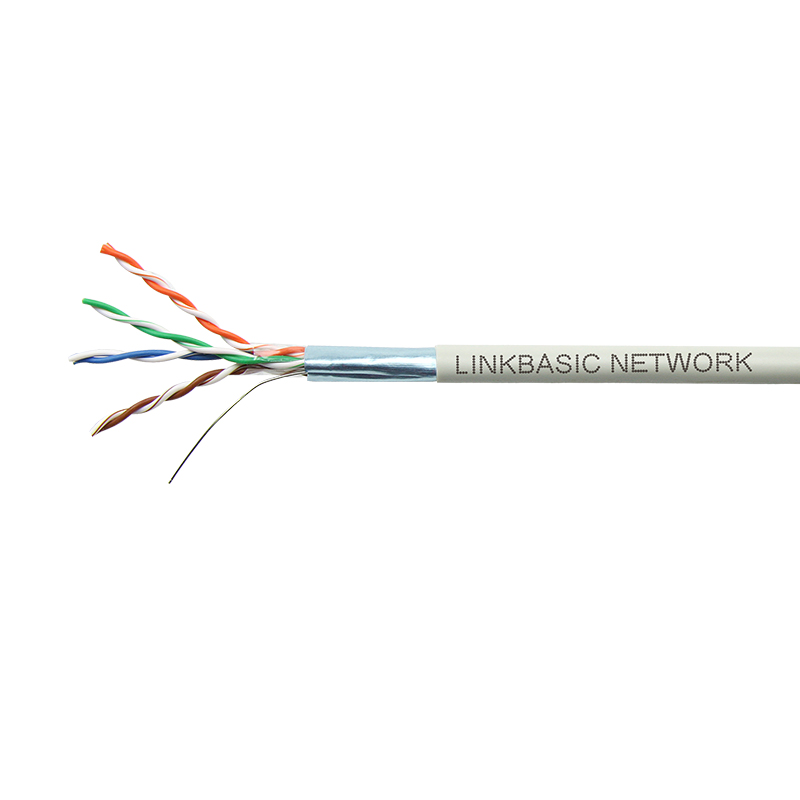

超五类4对屏蔽双绞线 CLA04-SC5E

  • 电气特性

工作电容 @ kHz

≤5.6 纳法/百米

线对对地电容不平衡

≤330皮法/百米

额定传播速率

65%

线对时延差 (ns/100米)

45ns/100米

最大导体直流电阻 @ 20 Deg. C

9.3Ω /100米

线对直流不平衡电阻 @ 20 Deg. C

≤2%

绝缘电阻最大值(MΩ/KM)

5000

  • 产品结构

结构

结构

FTP

对数

4对

AWG

24AWG

单股/多股  纯铜/镀锡

单股  固态纯铜

绝缘层

绝缘材料

HDPE

线对色谱

蓝白/蓝 橙白/橙 绿白/绿 棕白/棕

十字架

屏蔽层

特殊屏蔽材料

屏蔽材料

有(屏蔽铝箔)

接地线

有(镀锡铜丝)

外层保护

外护套材料

PVC或LSZH

外护套撕裂线

根据客户要求

总线径

6.2

  • 机械特性

工作温度

-20~70℃

最大承受力

100牛顿

拉力 最小弯曲半径

8 x O.D.

阻燃等级

普通

  • 适用范围

100 Base-T4
100Base-TX
100VG-AnyLAN
155Mbps ATM
622Mbps ATM

  • 订购信息

型号

名称

线规

标准颜色

包装形式

长度

木盘长度

重量

CLA04-SC5E

超五类4对屏蔽双绞线

24AWG

RAL7035

305m(1000ft)

Φ38cm × H27cm

12.80KG

CLA04-SC5E-CMR

超五类4对屏蔽双绞线(CMR)

24AWG

RAL7035

305m(1000ft)

Φ32cm × H27cm

12.80KG

CLA04-SC5E-LSZH

超五类4对屏蔽双绞线(低烟无卤)

24AWG

RAL7035

305m(1000ft)

Φ32cm × H27cm

12.40KG
