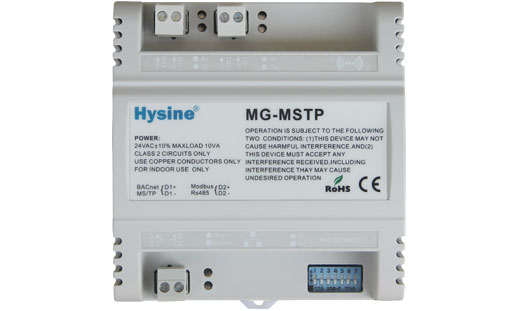

MG-MSTP BACnet转换Modbus网关

MG-MSTP BACnet转换Modbus网关

互操作
Modbus网关控制器 支持 BACnet通讯。 支持MS/TP 通讯接入到BACnet 网

能力
支持 100 个模拟变量和100 二进制变量,连接BACnet设备数据到Modbus系统中

高可靠
4层印制板整体滤波,全部程序数据在FLASH中备份

经济
简单,低成本集成现场BACnet设备到MODBUS系统

      Hysine 公司的MG-MSTP 是一个将现场BACnet设备连接到MODUBS系统的网关设备。MG-MSTP支持连接1条MODUBS总线(EIA-485通讯),支持连接BACnet设备(EIA-485通讯)。可以将BACnet设备的数据转换成MODUBS变量AVs 和BVs。MG-MSTP 等同一个MODUBS控制器接入到MODUBS网,MODBUS系统的任何设备都能自由访问MG-MSTP 设备,这就使得BACnet设备很方便的集成到MODUBS系统中。
      The MG-MSTP 提供100 MODBUS AI/AO/AV and 100 BI/BO/BV 数据变量,可以集成BACnet通讯设备。1个 MG-MSTP 可以支持接入多个 BACnet 设备(通过BACnet MSTP通讯)。
      MG-MSTP 为 Hysine公司推出的BACnet 转 Modbus的网关设备。每个 MG-MSTP 支持 BACnet MS/TP 网和Modbus 网。 MS/TP 通讯是RS-485通讯双绞线,通讯可达1200米,通讯速度为76.8 Kbps。 Modbus 通讯也是RS-485通讯双绞线,通讯速度为9.6 Kbps。
      MG-MSTP网关可以连接10个BACnet设备,可以任意读写BACnet设备的数据,实现多个BACnet设备集成到MODBUS系统。Hysine公司推出conbtm系统软件,容易使用和编程。用户可以任意编辑BACnet转MODBUS的变量映射表,编辑好后下载到网关中,这样就可以实现BACnet设备数据和MODUBS数据自由转换。
      CMOS电路,高可靠的四层印制板电路板,并采用电源/地分离的隔离层。强有力的硬件软件和电源滤波保证了控制器可靠和稳定的运行。CMOS微处理器使用一个内部“看门狗”可以监视电源电压,以提供自动关断和数据备份。

电源   24 VAC @ 10VA. 半波整流, 允许使用同一个交流24V变压器给多个控制器供电。交流24V电源其中的1脚接地。
电池   提供3 .0 V 电池给时钟供电,在掉电情况下能工作1.5年。在系统带电情况下,电池寿命为10年。电池型号为BR1225,用户可以自行更换。
处理器    AVR CMOS处理器(带FLASH,EEPROM,RAM)
BACnet MS/TP   支持1条BACnet MS/TP 总线,端子接线连接(双绞屏蔽线,可以采用RVSP 2*0.5),通讯速度76.8 Kbps.
Modbus 通讯  支持EIA-485 (双绞通讯)连接10个Modbus 设备。通讯配置选择 ASCⅡ/RTU, 4800 或 9600 baud, 奇/偶/无校验, 和停止位选择,以适应各种Modbus 通讯设备。
尺寸    (86.4mm)H × (89.6mm)W × (44.64mm)D
环境   0-55℃.0-95%RH,non-condensing.
软件   支持100 BACnet AVs and 100 BVs, 支持Modbus 和BACnet 映射表,可以读写所有的AV 或BV变量。
BACnet 一致性性   标准BACnet协议
遵从标准    EMC GB/T 17626

MG-MSTP BACnet转换Modbus网关

CAD图
