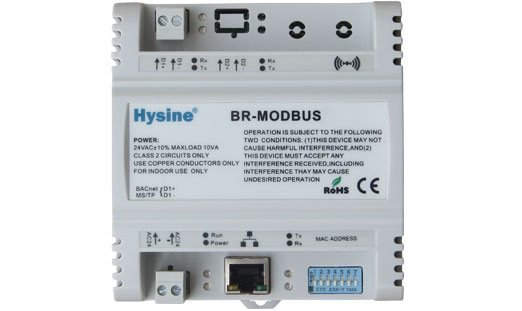

BR-Modbus Modbus 转换BACnet网关

互操作
具有2个通讯口,基于RS-485接口的Modbus 485通讯,可以读写Modbus从设备;RJ45接口可以接入到以太网,支持BACnet Ethernet/IP协议

能力
将Modbus 设备的寄存器数据映射成BACnet 变量,支持 1000 个模拟变量和1000二进制变量

高可靠
4层印制板整体滤波,全部程序数据在FLASH中备份

经济
简单,低成本集成现场MODBUS设备到BACnet系统

      BR-Modbus 是一个将现场MODUBS (RTU或ASCII)设备连接到BACnet Etherner /IP网络的网关设备。可以将MODBUS设备的数据映射成BACnet 变量AV和BV。在BACnet系统中,BR-Modbus 等同一个普通设备节点,其他设备可以通过BACnet协议读写BR-Modbus 中的AV和BV,使得MODUBS设备很方便的集成到BACnet系统中。
      BR-Modbus 提供1000 BACnet AVs and 1000 BVs 数据变量,例如可以集成制冷机或变频器等设备。在485接口驱动能力许可的情况下,1个 BR-Modbus 可以支持接入多个Modbus 设备。
      在Modbus网络中,BR-Modbus是主站,可以通过拨码开关SW2选则Modbus通讯参数,如:RTU/ASCII,校验位,数据位,停止位,等,通讯速率、查询等待时间参考使用手册。
      用户可以任意编辑MODBUS转BACnet的变量映射表,编辑好后下载到网关中,这样就可以实现MODUBS设备数据和BACnet数据自由转换。
      CMOS电路,高可靠的四层印制板电路板,并采用电源/地分离的隔离层。强有力的硬件软件和电源滤波保证了控制器可靠和稳定的运行。CMOS微处理器使用一个内部“看门狗”可以监视电源电压,以提供自动关断和数据备份。

电源   24 VAC @ 10VA. 半波整流, 允许使用同一个交流24V变压器给多个控制器供电。交流24V电源其中的1脚接地。
电池   提供3 .0 V 电池给时钟供电,在掉电情况下能工作1.5年。在系统带电情况下,电池寿命为10年。电池型号为BR1225,户可以自行更换。
处理器    AVR CMOS处理器(带FLASH,EEPROM,RAM)
BACnet Ehernet /IP   支持10M/100M自适应
Modbus 通讯  支持EIA-232(串口)连接1个Modbus 设备,或支持EIA-485 (双绞通讯)连接10个Modbus 设备。通讯配置选择 ASCⅡ/RTU, 4800 或 9600 baud, 奇/偶/无校验, 和停止位选择,以适应各种Modbus 通讯设备。
尺寸    (89.6mm)H × (86.4mm)W × (44.64mm)D
环境   0-55℃.0-95%RH,non-condensing.
软件   支持1000BACnet AVs and 1000 BVs, 支持Modbus 和BACnet 映射表,可以读写所有的AV 或BV变量。
BACnet 一致性性   标准BACnet协议
遵从标准   EMC GB/T 17626
