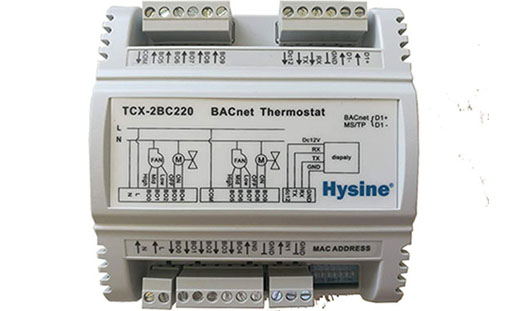

TCX-2BC220 BACnet 联网型双路温控器

TCX-2BC220 BACnet 联网型双路温控器

高精度
采用10bit采集信号输入

时间表功能
可灵活设置风机启停时间

双路温控
两路风机盘管,分别为AC220V/可选电压输出,可操作性更强

群组群控功能
每台主机可控制最多8台从机,挂接最多4块LCD面板,一台主机连同所关联的从机和LCD面板构成一个群组,多个群组单元可组成群组网络,更适合大空间或区域联网控制场合

低成本
接线简便,极大节省了工程施工时间与费用,尤其适用于需要群组控制的场合

互操作性
标准BACnet 通讯协议,所有控制参数均可联网完成操作

模式:冷气、暖气、通风.
所有控制参数组网可设、可查看
温度检测点可选:主板NTC10K温度检测点、显示面板温度检测点
温度检测范围:0~50℃
可选风阀类型:浮点阀/开关阀
设定温度范围限制功能
上电开关机状态可选
过载保护功能
永久性记忆——重新上电时保持掉电前的设置和状态
支持PC机设定参数,通过软件工具
显示面板特色功能(可选)
蓝色背光显示
线控器通信故障报警
按键锁定;

 工作电源:
AC 220V ±15%  50/60Hz
 工作环境 :
 工作环境温度: -10℃—+60℃
 储存环境温度: -20℃—+70℃
 相对湿度:     5%—98%
  适配温度传感器:
 NTC10K 温度测量范围0~50℃。
  通信距离:
线控器最大通信距离:0.5/0.75规格的屏蔽双绞线,长度建议不要超过100m,通讯波特率为76800bps;
BACnet/MSTP通讯可自适应76800/38400/ 19200/9600四种波特率,总线最大通信距离符合ISO 16484标准.
  输出功率:  控制器有两路输出,其中一路输出为220V  50/60Hz(BO0~BO4),另一路输出为可选电压(BO5~BO9,根据  COM端接入电压大小决定该路输出电压)。
 第一路:
三速风机:   3A  @AC220V
        冷水阀:     1A  @AC220V
        热水阀:     1A  @AC220V
 第二路:
三速风机:   3A  @可选电压
        冷水阀:     1A  @可选电压
        热水阀:     1A  @可选电压
