- 产品特点
● 使用温度-40℃～+65℃
● 相对湿度40℃时达98℃
● 安装敷设温度不低干-15℃
● 允许最小弯曲半径:室内不小于5倍的电缆外径
● 室外不小于10倍的电缆外径
● 绝缘电阻不小于100000Ω.km
● 50Ω电容不大于115PF/m
● 75Ω电容不大于76PF/m
- 应用
本产品适用于无线电通讯、视频监控线路、广播信号控制、闭路监控系统、微波通讯及有关电子设备的馈线和连接线

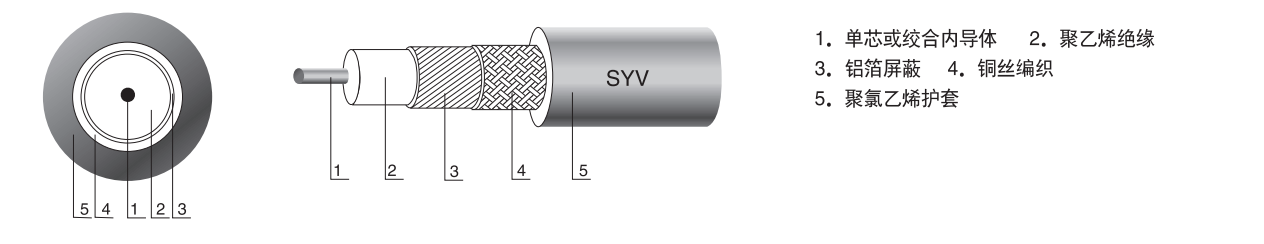

- 产品结构
- 技术参数
执行标准：GB/T1864 1993
|
型号 |
阻抗 Ω |
线芯结构 根/直径 mm |
绝缘外径 mm |
电缆外径 mm |
衰减dB/m |
|
|
30 MHz |
200 MHz |
|||||
|
SYV75-3 |
50±5 |
7/0.17 |
3.0 ±0.15 |
5.0 ±0.25 |
0.122 |
0.308 |
|
SYV75-5-1 |
50±5 |
7/0.72 |
4.6 ±0.20 |
7.1 ±0.30 |
0.0706 |
0.19 |
|
SYV75-5-2 |
50±5 |
7/0.26 |
4.6 ±0.20 |
7.1 ±0.30 |
0.0785 |
0.211 |
|
SYV75-7 |
50±5 |
7/0.40 |
7.3 ±0.25 |
10.2 ±0.30 |
0.051 |
0.140 |
|
SYV75-9 |
50±5 |
7/1.37 |
9.0 ±0.30 |
12.4 ±0.40 |
0.0369 |
0.104 |
