- 产品特点
● 线路的长度允许工作温度不超过+70℃
● 电缆的敷设温度不低于-15℃
● 相对湿度:98%以下
● 额定电压:300/300V
● 绝缘电阻(20℃)不小于2MΩ.Km
● 电线电缆编织密度一般不低于80%

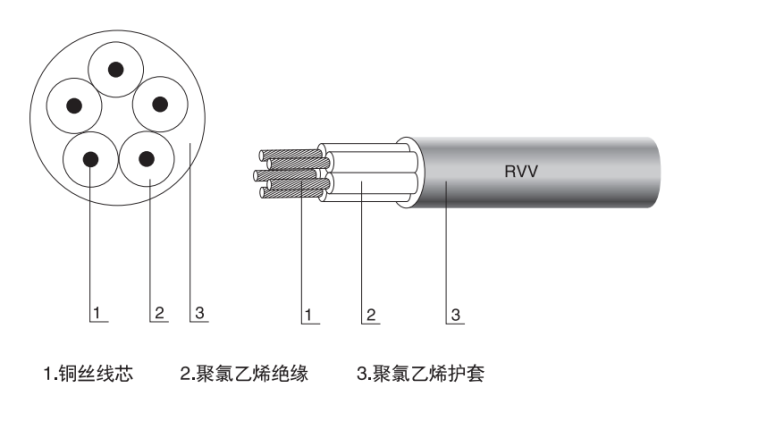

- 产品结构
- 适用范围
本产品适用于野外线路、电器仪表、电讯广播、电子设备、安防系统电源和信号传输及自动化装置等线路中
- 技术参数
执行标准:JB8734-1998
芯数X标称截面 |
导体中单线最大直径 |
绝缘厚度规定值 |
平均外径上限 |
20℃时导体电阻 最大值Ω/km |
70℃时绝缘 电阻最小值 |
|
mm2 |
mm |
mm |
mm |
铜芯 |
镀锡铜芯 |
MΩ. km |
2X0.5 |
0.16 |
0.8 |
6.0 |
39.0 |
40.1 |
0.016 |
2X0.75 |
0.16 |
0.8 |
6.2 |
26.0 |
26.7 |
0.014 |
芯数X标称截面 |
导体中单线最大直径 |
绝缘厚度规定值 |
平均外径上限 |
20℃时导体电阻最大值Ω/km |
70℃时绝缘电阻最小值 |
|
mm2 |
mm |
mm |
mm |
铜芯 |
镀锡铜芯 |
MΩ. km |
2X1.0 |
0.20 |
0.8 |
6.1 |
19.5 |
20.0 |
0.010 |
2X1.5 |
0.25 |
0.8 |
6.6 |
13.3 |
13.7 |
0.009 |
2X2.5 |
0.25 |
0.8 |
8.4 |
7.98 |
8.21 |
0.009 |
执行标准:GB5023-1997
芯数X标称截面 |
绝绛厚度规定值 |
导体厚度 规定值 |
平均外尺寸mm |
70℃时绝缘电阻最小值 |
|
mm2 |
mm |
mm |
上限 |
下限 |
MΩ. km |
4X0.5 |
0.5 |
0.6 |
5.0 |
7.4 |
0.012 |
5X0.5 |
0.5 |
0.8 |
5.6 |
8.0 |
0.010 |
6X0.5 |
0.5 |
0.8 |
6.6 |
9.0 |
0.012 |
6X0.75 |
0.6 |
0.8 |
7.4 |
9.7 |
0.010 |
7X0.5 |
0.5 |
0.8 |
6.6 |
9.0 |
0.012 |
7X0.75 |
0.6 |
0.8 |
7.4 |
9.7 |
0.010 |
8X0.5 |
0.5 |
0.8 |
7.3 |
9.6 |
0.012 |
8X0.75 |
0.6 |
0.8 |
8.1 |
10.4 |
0.010 |
9X0.5 |
0.5 |
0.8 |
8.1 |
10.4 |
0.012 |
9X0.75 |
0.6 |
1.0 |
9.4 |
11.7 |
0.010 |
10X0.5 |
0.5 |
0.8 |
8.7 |
11.0 |
0.012 |
10X0.75 |
0.6 |
1.0 |
10.1 |
12.4 |
0.010 |
