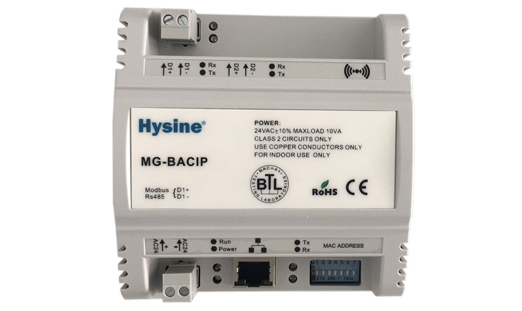

MG-BACIP BACnet网关

MG-BACIP BACnet网关

互操作:
支持 BACnet IP和Modbus RTU通讯协议

能力:
支持 100 个模拟变量和100 二进制变量,连接BACnet设备数据到Modbus系统中

高可靠:
4层印制板整体滤波,全部程序数据在FLASH中备份

经济:
简单,低成本集成现场BACnet设备到MODBUS系统

      MG-BACIP 可以映射BACnet 的当前值,最大100个AI/AO/AV和100个BI/BO/BV。
      MG-BACIP有2个数据端口,RJ-45端口通过BACnet IP协议连接BACnet网络,EIA-485端口通过Modbus RTU协议作为从设备连接Modbus网络,通讯波特率可以设定为4800/9600/19200/38400/57600/115200。
      用户使用conbtm系统软件可以任意编辑BACnet转MODBUS的变量映射表,编辑好后下载到网关中,就可以实现BACnet设备数据和MODUBS数据自由转换。
      CMOS电路,高可靠的四层印制板电路板,并采用电源/地分离的隔离层。强有力的硬件软件和电源滤波保证了控制器可靠和稳定的运行。CMOS微处理器使用一个内部“看门狗”可以监视电源电压,以提供自动关断和数据备份。

电源: 24 VAC @ 10VA. 半波整流, 允许使用同一个交流24V变压器给多个控制器供电。交流24V电源其中的1脚接地。
电池: 提供3 .0 V 电池给时钟供电,在掉电情况下能工作1.5年。在系统带电情况下,电池寿命为10年。电池型号为BR1225,用户可以自行更换。
处理器: AVR CMOS处理器(带FLASH,EEPROM,RAM)
BACIP:支持1条BACIP 总线,RJ-45连接,通讯速度76.8 Kbps.
Modbus 通讯: 支持EIA-485 (双绞通讯)连接10个Modbus 设备。通讯配置选择 ASCⅡ/RTU, 4800 或 9600 baud, 奇/偶/无校验, 和停止位选择,以适应各种Modbus 通讯设备。
尺寸: (112mm)H × (140mm)W × (38mm)D
环境: 0-55℃.0-95%RH,non-condensing.
软件: 支持100 BACnet AVs and 100 BVs, 支持Modbus 和BACnet 映射表,可以读写所有的AV 或BV变量。
BACnet 一致性性: 标准BACnet协议
遵从标准: EMC GB/T 17626
