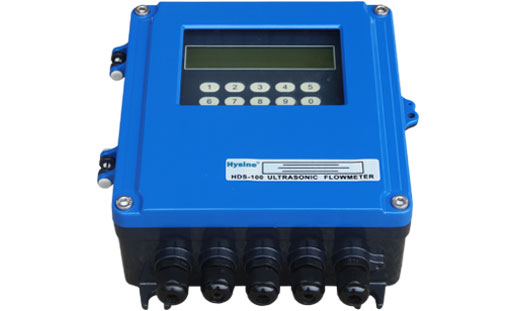

HDS-100 流量计

测量精度：优于1%
重复性：优于0.2%
测试周期：500ms(每秒2S，每个周期采集128组数据)
工作电源：隔离（24VDC/DC8-36V）
最大流速：64m/s(流速分辨率0.001m/s)
信号输入：3路4~20mA模拟输入，精度0.1%，可输入压力、液位、温度等信号
2路三线制PT100铂电阻
信号输出：
1路隔离485输出
1路4~20mA或0~20mA输出
1路继电器输出
1路隔离OCT输出 (OCT1脉冲宽度6~1000ms之间可编程，默认200ms)
显示：2×10汉字背光液晶可显示瞬时流量及正、负、净累计流量、流速等
通讯协议：MODBUS协议
操作：16按键或4按键窗口化操作
其它功能：自动记忆前512天，前128个月，前10年正负净累积流量自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出
防护等级：传感器IP65，主机IP65

(1)外敷式传感器（标准S1型、标准M1型、标准L1、高温S1H型、高温M1H型）
(2)插入式传感器（标准插入B型、水泥插入B型）
(3)管段式传感器（卫生型、π型、标准型）
(4)PT1000三线制铂电阻
(5)SEYV75-2型专用双绞屏蔽电缆
(6)管箍（用于铸铁、玻璃钢、pvc等不可以直接焊接被测管材的插入传感器安装
超声波测厚仪（用于测量管道壁厚，减少人为误差，提高测量精度）

公称通径DN		压力MPa	长度L	高度		法兰外径D	螺栓孔中心圆直径D1	螺栓孔径×数量Φ×n	法兰厚度
公称通径DN		压力MPa	长度L	H1	H2	法兰外径D	螺栓孔中心圆直径D1	螺栓孔径×数量Φ×n	法兰厚度
15	1.6		165					G3/4B
20			195					G1B
25			225					G1 1/4B
32			230					G1 1/2B
40			245					G2B
50			200	234	255	165	125	18×4	20
65			200	254	275	185	145	18×4	20
80			225	268	289	200	160	18×8	20
100			250	287	308	220	180	18×8	22
125			250	315	336	250	210	18×8	22
150			300	345	366	285	240	22×8	24
200			350	403	424	340	295	22×12	24
250			450	462	483	405	355	26×12	26
300			500	516	537	460	410	26×12	28
350			550	572	593	520	470	26×12	30
400			600	626	647	580	525	26×16	32
450			700	682	703	640	585	30×20	34
500	1.0		800	745	766	670	620	33×20	32
600	1.0		1000	858	879	780	725	36×20	36
700	0.6		1100	938	959	860	810	36×24	32
800			1200	1046	1067	975	920	39×24	32
900			1300	1146	1167	1075	1020	39×28	34
1000			1400	1261	1282	1175	1120	42×28	36
