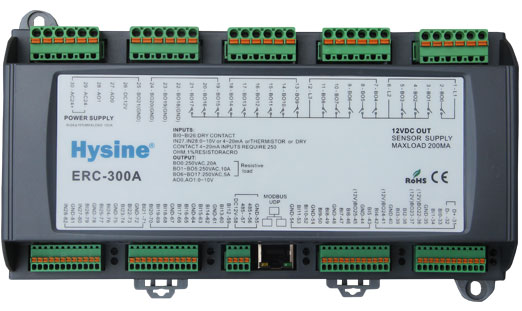

ERC-300A 可编程客房控制器

ERC-300A 可编程客房控制器

自控级以太网网络上的控制器
控制器自身携带固定的输入输出点
不同型号支持Ethernet TCP/IP或者RS-485 网络
提供 以太网接口,485接口
可以通过手机,平板访问该设备
U型导轨安装或者螺丝安装

和欣控制的ERC-300A是一款采用32位CPU控制的,高性能的可编程逻辑控制器,主要用于客房灯光控制和调光控制,ERC-300A自带以太网口,可以直接连接到局域网当中,与标准modbus/UDP设备通讯
ERC-300A可作为独立的控制器使用,它可以支持和欣的客房温控显示面板,实现温度的智能控制
ERC-300A具有2组485通讯口,可以用于本地显示和数据采集

ERC-300A可以使用和欣简单易学的编程语言——mlogic,这个编程语言自带函数库,可以使你完成整个灵活的控制策略
10位高分辨率的通用输入,可以连接热敏电阻、干触电、4~20mA、0-10VDC的输入信号、0~220VAC调光
电源:24VADC@20VA.电源采用半波整流,这样保证了可以使用同一交流24VAC变压器给多个ERC控制器供电。24VADC电源盒控制器公地
数字量输出:26路继电器输出,每个触电负载能力227VAC,2A
调光输出:2路0~10V调光输出
12VDC输出:2个接线端子,最大负载能力12VDC,200mA给传感器和其他设备供电
处理器:AVR CMOS 处理器(带FLASH,EEPROM,RAM)
尺寸:223*124*63
接线端子:可插拔接线端子
环境:-17-70℃.0-95%RH,不结露
通讯:modbus/UDP 网路为10M/100M自适应以太网口
mobus/UDP一致性:标准的modbus/UDP协议
遵从标准:GB/T 19582-2008

时钟主频-100MHz
内存-16MB
A/D 转换 - 16 bits
D/A 转换 - 10 bits
AC24V电源,功率18VA
8路10位分辨率通用输入,2路调光(0~10v,主要用于LED灯 调光)
完全兼容Modbus UDP和Modbus RTU协议
可编程与独立操作,用于客房照明系统,温控系统等
4层印制板整体滤波
内部逻辑环周期仅100毫秒
