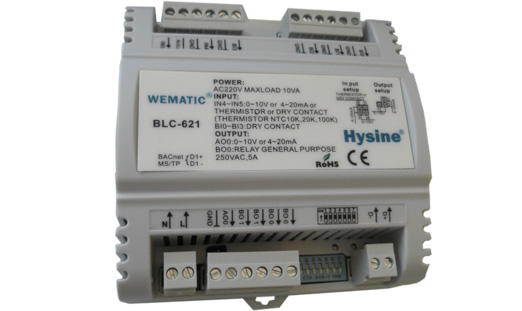

BLC-621/BLC-310 可编程控制器

BLC-621/BLC-310  可编程控制器

输入输出特点
2路14位分辨率通用输入,4路数字量输入,2路数字量输出,1路8位分辨率模拟量输出。

互操作性
在MS/TP局域网上与BACnet完全兼容,通讯速度可达76.8kbps

多功能
可编程与可独立操作,用于中央设备系统(冷冻站,热力站)空调机组以及其它控制设备。

高可靠
4层印制板整体滤波,全部程序数据在FLASH中备份。

快速
内部逻辑环周期仅为100毫秒

和欣控制的BLC-621/BLC-310是一个高性能可编程的通用控制器,可用于中央设备系统,空调机组,大型末端设备或其他过程控制设备。BLC-621/BLC-310是一个自带BACnet MS/TP接口的控制器,因此不需要专用的芯片组就可紧密地集成到BACnet系统。BLC-621/BLC-310使用标准BACnet协议在一个BACnet MS/TP局域网上进行通讯,通讯速度可达76.8Kbps。
BLC-621/BLC-310可作为独立的控制器使用。它可以支持和欣的OP-500智能显示操作器,这个智能显示操作器带5’液晶显示屏,能够显示BLC-621/BLC-310现场控制器的数据并能修改其设定值和发送控制命令。
BLC-621/BLC-310使用和欣控制的简单易学的编程语言──Viewlogic。这个编程语言自带的函数库可以使你完成整个灵活的控制策略。一个BLC-621/BLC-310可以包括巨大的运算回路,这些控制回路可以控制设备的各个部分或单元。
控制器处理速度高,内部执行时间为100毫秒,可编程计时器分辨率也保持100毫秒。
14位高分辨率的通用输入,通过跳线设定为热敏电阻、干触点、4-20mA、0-10VDC的输入信号。8位分辨率模拟量输出,通过跳线设定为4-20 mA 或0-10 VDC输出信号。数字输出带LED显示反映设备开关状态,单独的MS/TP局域网通讯状态指示灯。

 电源:220VAC @ 10VA. 电源采用半波整流, 这样保证了可以使用同一交流24VAC变压器给多个BCU控制器供电。24VADC电源和控制器共地。
 通用输入 :2路14位分辨率通用输入,输入通道为热敏电阻、数字量、4-20mA 或 0-10 VDC输入。
 开关量输入:4路开关量输入
 数字量输出:2路继电器输出,每个触点负载能力277VAC,2A。
 模拟量输出1路8位分辨率通用模拟量输出。通过跳线(AO0—AO2)可以配置输出通道为0-10VDC
0-10VDC 输出的最小负载电阻为500 ohm。
 处理器:    AVR CMOS处理器(带FLASH,EEPROM,RAM)
 尺寸:    (111mm)H × (108mm)W × (56mm)D
 接线端子:    可插拨接线端子,2.5mm.
 环境:       -17-70℃.0-95%RH,不结露。
 通讯:    BACnet MS/TP网络,速率可达76.8kbps 。
 BACnet 一致性性:   标准BACnet协议
 遵从标准 :   EMC GB/T 17626
