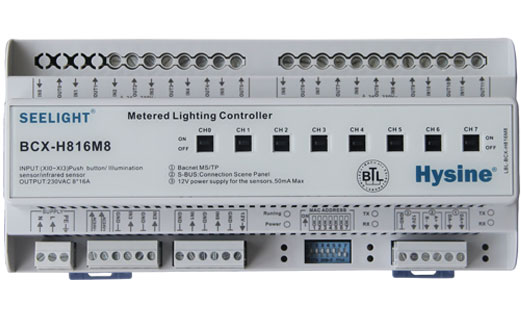

BCX-H816M8 计量照明控制器

BCX-H816M8 计量照明控制器

12 回路大功率继电器开关输出,额定电流50A,大幅降额限额使用为20A。
采用超大功率电力磁保持继电器,抗浪涌电流达500A/2ms,节能、可靠。
机械式手动应急开关,可直接开关回路。利于应急使用及方便调试。
4 路干簧触点输入控制,可与消防等信号互动。
符合CE 标准。

模块必须有合格的电工按电气规范安装。进行安装维护前,切记要关断电源。
避免安装在高温,潮湿、多尘、易燃、易爆、强电磁干扰的环境。
建议模块左右之间的距离不小于 30MM.若是模块较多分成多排导轨安装时,上下相邻两
导轨之间的距离不小于100MM,同时所有接线必须符合安全规章。

供电 工作电压 AC200~240V  50HZ
总线电流消耗 0
待机功率 〈1W
输出额定功率 回路数(干接点) 8回路
额定电流(每路) 16A
功率损耗 4.0W
输出电流 AC负载(功率因素=0.8) 16A/240V
日光灯负载 16A/240V(140UF)
DC负载开关容量(阻性负载) 16A/24VDC
触点寿命 触点机械寿命 >3*10a,a=7
触点电器寿命 按IEC60947-4-1
AC1(240V/COS=0.8) >3*10a,a6
AC3(240V/COS=0.45) >2*10a,a5
AC5a(240V/COS=0.45) >2*10a,a5
接线方式 总线接口 插板式接线端子5.08MM*4P,允许最大导线
截面积2.5MM2
供电电源 插板式接线端子5.08MM*4P,允许最大导线
截面积2.5MM2
负载回路 大功率接线端子7.62MM*2P,允许最大导线
截面积4MM2
电气安装标准 污染级别 (按照 IEC60664-1):2
保护类型 (按照 EN60529):IP30
安全等级 (按照 IEC6140):III
过压等级 (按照 EN60664-1):III
温度范围 工作 -5℃…+45℃
储藏 -30℃…+55℃
运输 -25℃…+60℃
照明负载 白炽灯负载 2400W
照明 无补偿 2400W
日光灯T5/T8 并联回路 1600W
DUO回路 1600W
低压卤素灯 电感变压器 1300W
电子变压器 1600W
卤素灯灯230V 2400W
Dulux灯 无补偿 1200W
并联补偿 1200W
水银灯 无补偿 2100W
并联补偿 2100W
开关容量 最大冲击电流(150us) 400A
最大冲击电流(250us) 320A
最大冲击电流(600us) 200A
外壳 灰白塑料,阻燃材质
安装方式 采用35MM标准导轨
尺寸 222*104*85
重量

BCX-H816M8 计量照明控制器

CAD图
