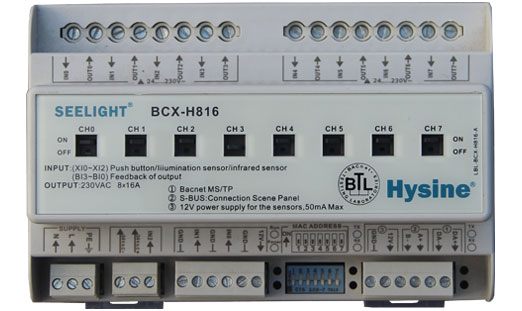

BCX-H816/BCX-820

BCX-H816/BCX-820

机载实时时钟,具备自动日光校正和闰年自动调整功能。
多功能入口,用于连接按钮,开关,传感器。
独立和网络能力,即使控制器与网络断开,时间表功能也能正常运行。
具有双通讯接口,含有BACnet和Modbus协议。
支持无线通讯,无线接收27MH/780MHz/2.4G可设置,智能芯片,自动转发。
具有手动开关.可以方便现场进行手动操作。

BCX-H816控制器用于任何类型的开关负载。
回路供电采用“馈电通过”(多进多出)方式设计(模块本身只提供继电器开关切换控制,负载供电直接由各路馈电提供),它的电器性能相当于一个8极的接触器。
且每一极都可以通过BACnet或者Modbus网络进行单独控制。
该控制器是采用标准35MM导轨式安装,可安装在开关板上,通过短路器馈电到要控制的回路。

主电源 输出接线端
230V 50/110V 60Hz单相,中性线
工作电流0.1A,AC24V供电可选
通道供电相线(LINE IN),通道负载相线(LINE OUT)最大导线面积4MM2
控制输出: 质量资格
2*RS485  BACnet通讯端口、Modbus通讯端口,无线发射功率5~30mW可调
直线传输300m,27MH/780MHz/2.4G
CE和ROHS,开关次数>100000次,使用寿命大于150000小时
用户控制: 工作环境
服务开关 温度:0~50℃
湿度:0~95%
内部控制: 结构:
可编程逻辑控制器 ABS导轨安装
电源端 外形尺寸
相,中性,地线
最大进线面积4MM2
159(长)*104宽)*77(高)

BCX-H816/BCX-820

CAD图
