- 电气特性
|
工作电容 @ kHz |
≤6.6 纳法/百米 |
|
线对对地电容不平衡 |
≤330皮法/百米 |
|
额定传播速率 |
65% |
|
线对时延差 (ns/100米) |
45ns/100米 |
|
最大导体直流电阻 @ 20 Deg. C |
9.38Ω /100米 |
|
线对直流不平衡电阻 @ 20 Deg. C |
≤3% |
|
绝缘电阻最大值(MΩ/KM) |
5000 |
|
工作电容 @ kHz |
≤6.6 纳法/百米 |
|
线对对地电容不平衡 |
≤330皮法/百米 |
|
额定传播速率 |
65% |
|
线对时延差 (ns/100米) |
45ns/100米 |
|
最大导体直流电阻 @ 20 Deg. C |
9.38Ω /100米 |
|
线对直流不平衡电阻 @ 20 Deg. C |
≤3% |
|
绝缘电阻最大值(MΩ/KM) |
5000 |
- 产品结构
|
结构 |
结构 |
UTP |
|
对数 |
1对 |
|
|
AWG |
24AWG |
|
|
单股/多股 纯铜/镀锡 |
单股 固态纯铜 |
|
|
绝缘层 |
绝缘材料 |
HDPE |
|
线对色谱 |
/ |
|
|
十字架 |
无 |
|
|
屏蔽层 |
特殊屏蔽材料 |
无 |
|
屏蔽材料 |
无 |
|
|
接地线 |
无 |
|
|
外层保护 |
外护套材料 |
PVC或LSZH |
|
外护套撕裂线 |
无 |
|
|
总线径 |
根据客户要求 |
- 机械特性
|
工作温度 |
-20~75℃ |
|
电缆重量 |
5.9KG |
|
拉力 最小弯曲半径 |
92mm |
|
阻燃等级 |
普通 |
- 适用范围
● 100 Base-T4
● 100Base-TX
- 订购信息
|
型号 |
名称 |
线规 |
标准颜色 |
包装形式 |
长度 |
木盘尺寸 |
重量 |
|
CLA01 |

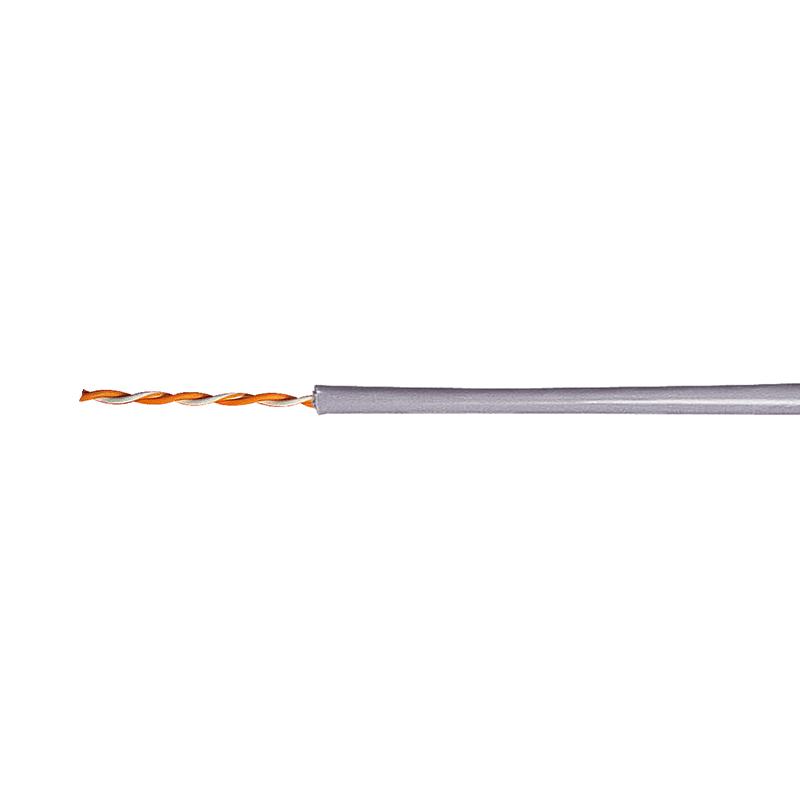

1非屏蔽双绞线 |
24AWG |
RAL7004 |
箱 |
500m |
|
5.9KG |
- 关联产品推荐
-

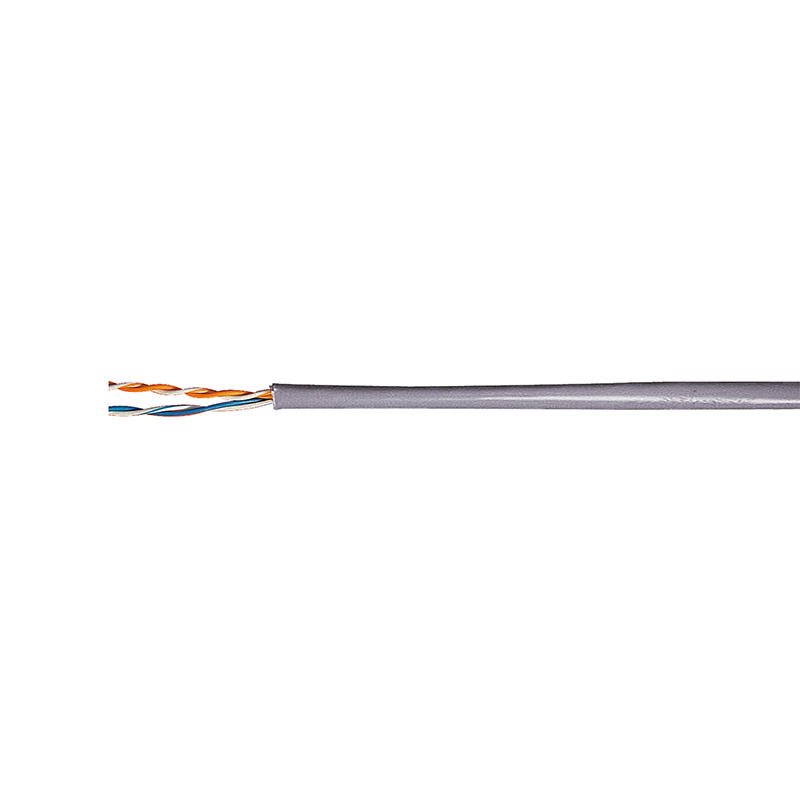

三类2对非屏蔽双绞线 CLA02-UC3
