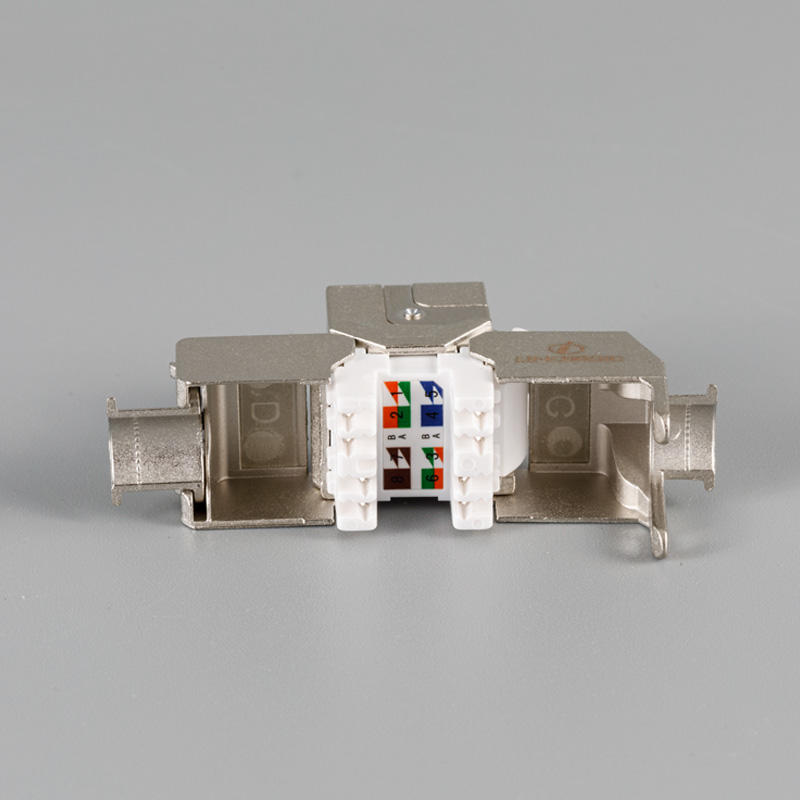

- 产品特点
● 自主的外观设计，简洁美观紧凑
● 符合人体工程学原理，屏蔽模块使用便捷的免打线设计
● 模块化免打线设计，安装时无需打线工具
● 采用独创的结构型式和创新的PCB线路板线对平衡设计，减少干扰，通过余量高
● 锌合金整体屏蔽外罩的设计符合屏蔽效果的行业规范

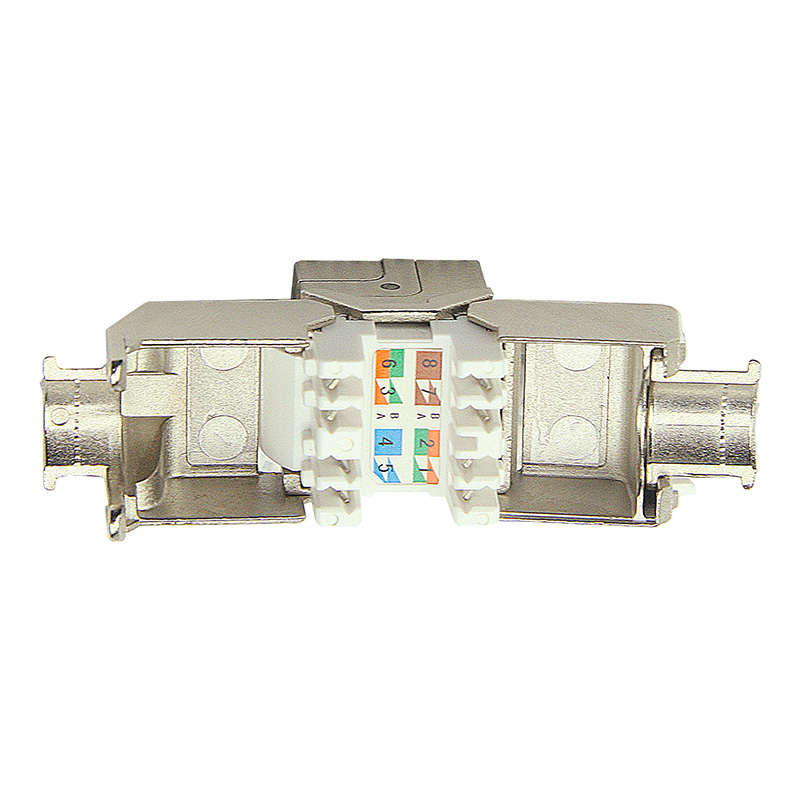

● 具备T568A和T568B两种通用线序，通用线序标签清晰标注于模块上

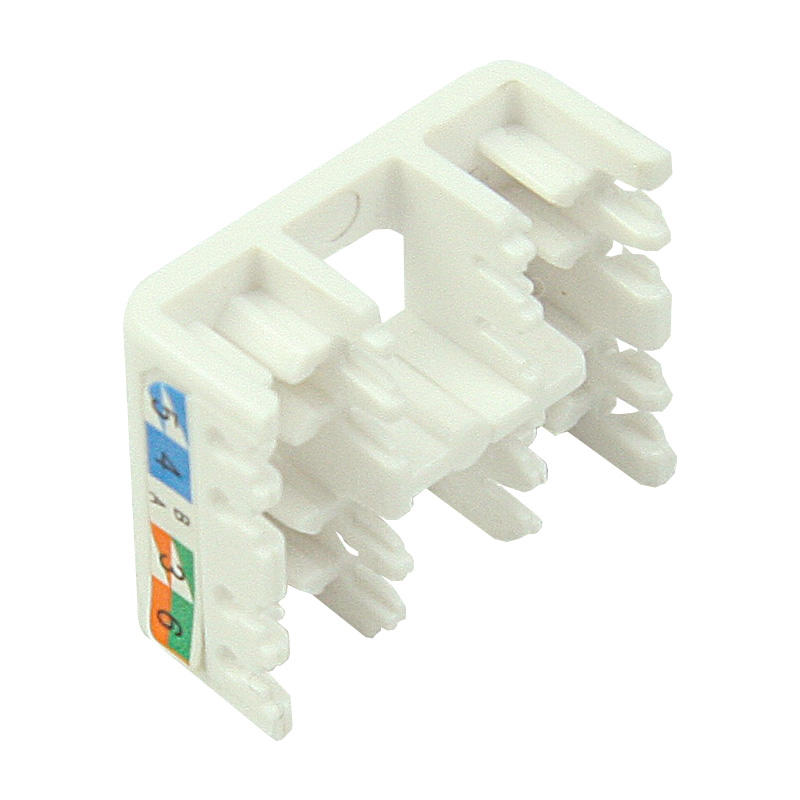

● 端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度曲、脱落和对接触点的保护
● 具有向后兼容性可向下兼容更低类别的系统
- 标准及规范
● ISO/IEC 11801
● ANSI/TIA 568-C.2
● YD/T 926.3
- 电气特性
|
最小绝缘阻抗 |
500MΩ |
|
最大接触电阻 |
100mΩ |
|
耐压强度 |
1000VAC |
|
额定电流 |
1.5Amps |
- 传输性能
|
频率(MHz) |
衰减(dB) |
近端串音(dB) |
远端串音(dB) |
回波损耗(dB) |
|
1 |
0.1 |
75.0 |
75.0 |
30.0 |
|
4 |
0.1 |
75.0 |
71.1 |
30.0 |
|
8 |
0.1 |
75.0 |
65.0 |
30.0 |
|
10 |
0.1 |
74.0 |
63.1 |
30.0 |
|
16 |
0.1 |
69.9 |
59.0 |
30.0 |
|
20 |
0.1 |
68.0 |
57.1 |
30.0 |
|
25 |
0.1 |
66.0 |
55.1 |
30.0 |
|
31.25 |
0.11 |
64.1 |
53.2 |
30.0 |
|
62.5 |
0.16 |
58.1 |
47.2 |
28.1 |
|
100 |
0.2 |
54.0 |
43.1 |
24.0 |
|
200 |
0.28 |
48.0 |
37.1 |
18.0 |
|
250 |
0.32 |
46.0 |
35.1 |
16.0 |
- 物理特性
|
IDC |
磷青铜 |
|
金针 |
磷青铜表面镀金 |
|
屏蔽 |
锌合金全屏蔽 |
|
插拔次数 |
≥1000 |
|
导线端接次数 |
250 |
|
卡接导体线规 |
22~ 26AWG |
|
端接线序 |
T568A/T568B |
|
使用温度 |
-25°C ~+60°C |
- 订购信息
|
型号 |
名称 |
标准颜色 |
小包装 |
大包装 |
外箱尺寸（L×W×H） |
重量 |
|
JKS09-SC6 |
六类屏蔽信息模块( 180度免工具) |
银色 |
20PCS |
200PCS |
53cm× 31cm × 23cm |
9.2KG |
- 关联产品推荐
-

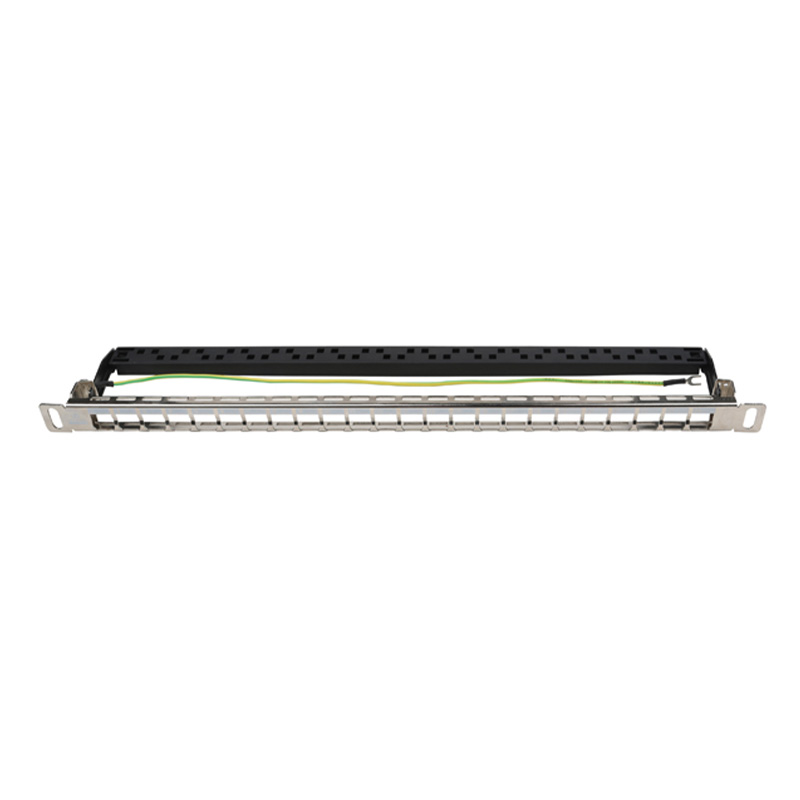

六类4对屏蔽双绞线（CLA04-SC6)
-
