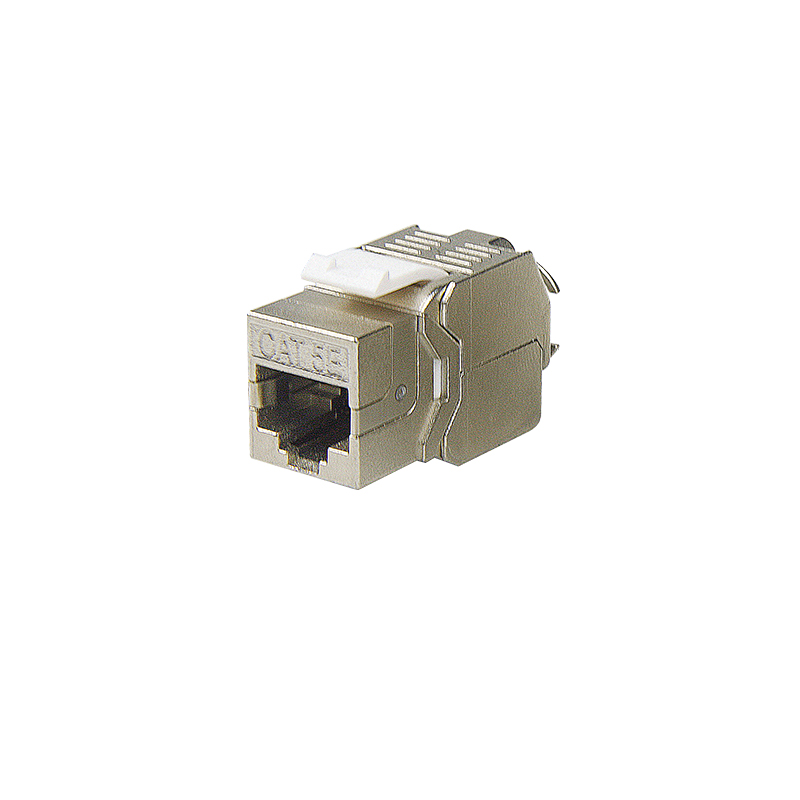

超五类屏蔽信息模块 JKS09-SC5E

产品特点

● 自主的外观设计，简洁美观紧凑
● 符合人体工程学原理，使用便捷的免打线设计
● 独特的PCB线路板线对平衡设计，减少干扰，通过余量高
● 锌合金整体屏蔽外罩的设计符合屏蔽效果的行业规范
● 具备T568A和T568B两种通用线序，通用线序标签清晰标注于模块上
● 坚固且防腐蚀IDC打线柱夹子为磷青铜，保证大于250次的端接
● 适用于24 AWG线缆
● 接触针触点材料25μ」的镀金层，耐用性为1500次插拔
● 端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度曲、脱落和对接触点的保护
● 具有向后兼容性可向下兼容CAT5及更低类别的系统

电气特性

最小绝缘阻抗	500MΩ
最大接触电阻	100mΩ
耐压强度	1000VAC
额定电流	1.5Amps

传输性能

描述	描述
接触电阻（最大）	100mΩ
绝缘电阻（最小）	500MΩ
回波损耗（dB）	5.5dB

适用范围

● ISO/IEC 11801
● ANSI/TIA 568-C.2
● YD/T 926.3

物理特性

IDC	磷青铜
金针	磷青铜表面镀金
屏蔽	锌合金全屏蔽
插拔次数	≥1000
导线端接次数	250
卡接导体线规	22~ 26AWG
端接线序	T568A/T568B
使用温度	-25°C ~+60°C

订购信息

型号	名称	标准颜色	小包装	大包装	外箱尺寸	重量
JKS09-SC5E	超五类屏蔽信息模块 (180度打线)	银色	20PCS	200PCS	53cm×31cm×23cm	9.20KG
