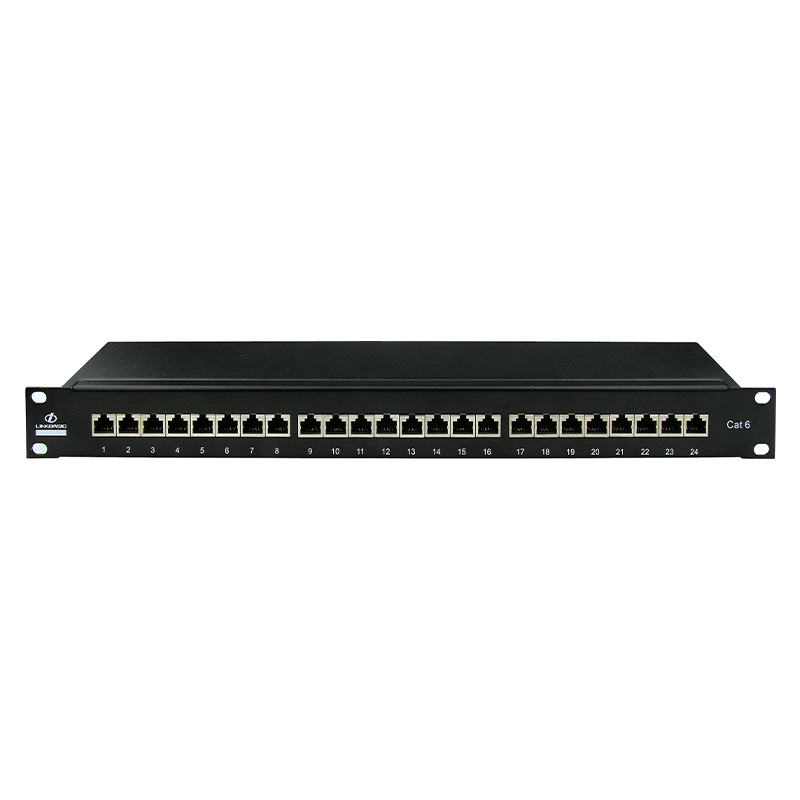

六类24口屏蔽配线架(PNS24-SC6)

六类24口屏蔽配线架(PNS24-SC6)

  • 产品特点

性能超越了ANSI/TIA568-C.2和ISO/IEC 11801对六类标准的规定
自主的外观设计,简洁美观紧凑
专用电缆屏蔽层接地固定装置,保证电缆快速、可靠接地
标准19英寸机架式安装
全金属配线架附带理线架,增强强度,便于客户的线缆管理
采用单对110型打线工具
坚固和易于安装的设计减少安装和操作成本
兼容19英寸设备机架、机柜和墙装支架
所有端口线架前后均有标号
背面具有内置线缆管理器,能有效地将线缆引导至端接点

  • 标准及规范

ISO/IEC 11801
ANSI/TIA 568-C.2
YD/T 926.3
● ISO/IEC 60603-7

  • 电气特性

最小绝缘阻抗

500MΩ

最大接触电阻

20mΩ

耐压强度

1000VAC

额定电流

1.5Amps

  • 传输性能

频率

(MHz)

衰减

(dB)

近端串音

(dB)

远端串音

(dB)

回波损耗(dB)

1

0.1

75.0

75.0

30.0

4

0.1

75.0

71.1

30.0

8

0.1

75.0

65.0

30.0

10

0.1

74.0

63.1

30.0

16

0.1

69.9

59.0

30.0

20

0.1

68.0

57.1

30.0

25

0.1

66.0

55.1

30.0

31.25

0.11

64.1

53.2

30.0

62.5

0.16

58.1

47.2

28.1

100

0.2

54.0

43.1

24.0

200

0.28

48.0

37.1

18.0

250

0.32

46.0

35.1

16.0

  • 物理特性

IDC打线柱

磷青铜

金针

磷青铜表面镀金

端接口外壳材料

高强度PC料

屏蔽

满配六类IDC屏蔽模块

插拔次数

≥1000

端接次数

≥250

卡接导体线规

22~ 26AWG

端接线序

T568A/T568B

使用温度

-10°C ~+60°C

  • 订购信息

型号

名称

标准颜色

小包装

大包装

外箱尺寸(L×W×H)

重量

PNS24-SC6

六类24口屏蔽配线架

黑色

1PCS

10PCS

53cm× 31cm × 23cm

10.0KG
