- 产品特点
● 数据中心的高端数据线；
● 在EoR / ToR的40GBase-T应用型数据中心可提供最大30米链路长度的应用；
● 用于数字和模拟的语音、视频和数据信号的传输；
● 适用于所有应用高达2000MHz的ICT网络；
● 适用于有源以太网(PoE / PoE+)供电；
● 借助于单独的线对屏蔽和整体铜网编织屏蔽，达到了非常好的屏蔽效果；
● 紧凑的电缆设计；
● 兼容目前符合EN 50173和ISO/IEC 11801的所有连接硬件。
- 电气特性
|
工作电容@ kHz |
≤5.6纳法/百米 |
|
线对对地电容不平衡 |
≤1200皮法/百米 |
|
额定传播速率 |
74% |
|
线对时延差(ns/100米) |
25ns/100 米 |
|
最大导体直流电阻@ 20 Deg. C |
7.0Ω /100米(23AWG) |
|
绝缘电阻最小值(MΩ/KM) |
5000 |

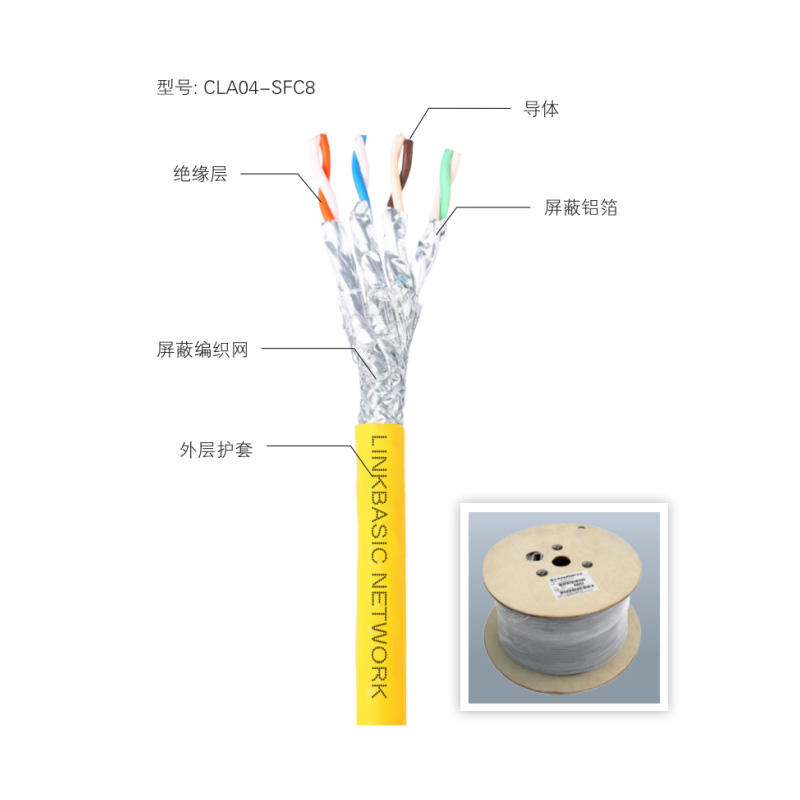

- 产品结构
|
结构 |
对数 |
4对 |
|
AWG |
22AWG |
|
|
纯铜/镀锡 |
固态纯铜 |
|
|
绝缘层 |
绝缘材料 |
HDPE |
|
外层护套 |
外护套材料 |
PVC或 LSZH |
|
外护套撕裂线 |
根据客户要求 |
|
|
总线径(mm) |
8.50 ± 0.30 mm |
- 机械特性
|
工作温度 |
-20~+75°C |
|
最大承受力 |
110牛顿 |
|
拉力最小弯曲半径 |
8xO.D. |
- 订购信息
|
型号 |
名称 |
线规 |
包装方式 |
长度 |
|
CLA04-SFC8 |
八类4对屏蔽双绞线 |
22AWG |
轴 |
305m(1000ft) |
|
CLA04-SFC8-LSZH |
八类4对屏蔽双绞线(低烟无卤） |
22AWG |
轴 |
305m(1000ft) |
- 关联产品推荐
-

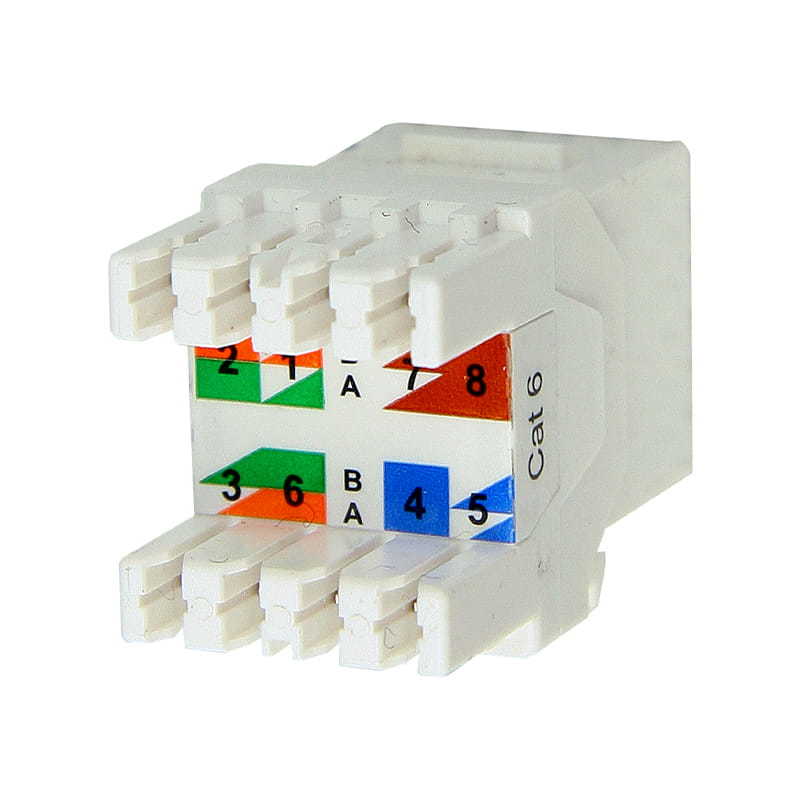

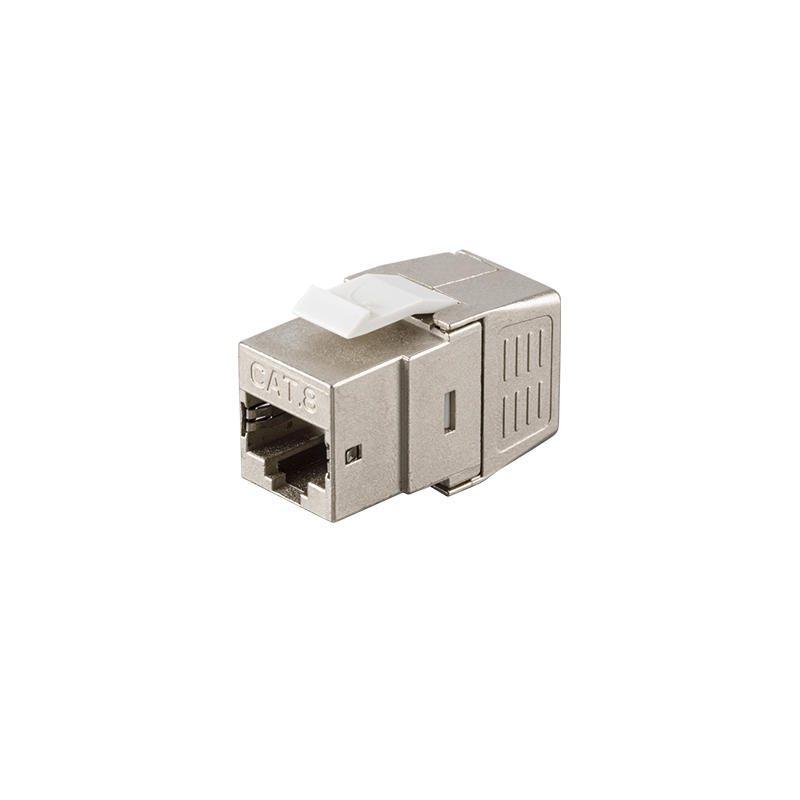

八类信道模块
-
